实现区域数据集中，便于进行集中式管理；存储系统易于维护、集中管理实施一个集中式跨平台、多系统数据存储与备份解决方案；存储子系统要求具有良好的稳定性，支持7X24持续工作，升级维护无需停机具有良好的扩充性，为以后新增的各种增值业务提供数据存储服务存储子系统具有较高的I/O处理能力，能应对突发情况多业务数据并发处理。降低存储和备份设备的管理成本，提高投资回报 （ROI）；允许以后为核心数据开发一个异地冗灾方案。
方案描述：
根据对需求的分析，我们建议采用专业存储厂商Raidsys公司最新的8Gb FC 磁盘阵列ES系列搭建整个核心业务存储系统。系统中所有业务数据均通过核心业务服务器存取，核心业务服务器的光纤HBA卡通过2台SAN交换机与ES系列光纤磁盘阵列相连组成一个全冗余SAN存储网络。2台核心业务处理服务器采用数据库集群方式实现业务处理负载均衡并且互为备援。存储子系统采用的是Raidsys公司最先进的企业级8Gb光纤磁盘阵列，它具有冗余双控制器和多达16个8Gb主机通道，支持FC/SATA磁盘混插，最大容量可达480TB。方案中配置了28颗146GB光纤硬盘做RAID10和2颗备援硬盘，实现最佳化数据库访问速度及最高级别安全保护，系统实际可用容量为2TB。数据备份考虑到银行业务复杂性和国际化，需要尽量缩短在线备份时间窗口，最短时间恢复丢失的数据等要求，我们采用了最新的虚拟磁带库技术产品VTL2300。它拥有RAID6保护技术，未压缩5TB虚拟磁带容量，光纤接口，可同时虚拟数十台物理带库和数百个驱动器以满足今后不断扩展的复杂环境的备份需求。

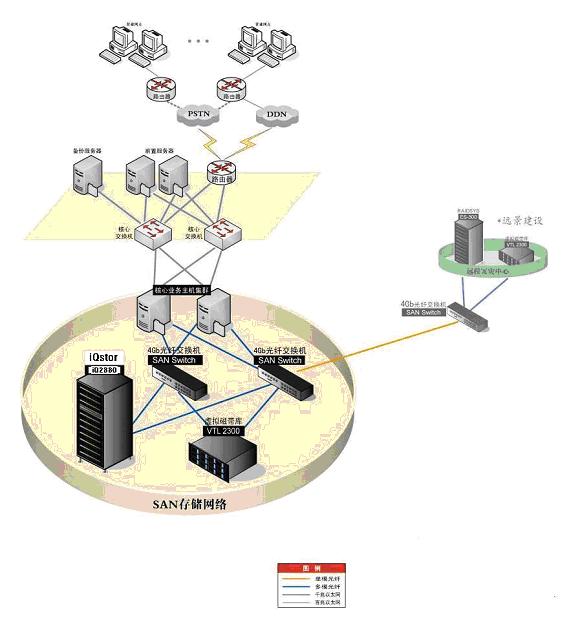

拓扑图：
远景建设：
鉴于银行业务的重要性和7X24小时业务的连续性，此方案中所选择的存储及备份设备均可支持远程冗灾。未来可通过光纤阵列具有的远程镜像功能，将本地数据卷镜像到远端灾备中心建联中恒的ES系列光纤阵列中，本地灾难发生时灾备中心镜像卷可将数据远程映射回本地主系统实现即时灾难恢复。备份数据也可通过虚拟磁带库VTL2300的自动归档及异地磁带迁移功能，将本地备份的虚拟磁带自动导出到物理磁带中保存或通过IP和Fabre Channel网络迁移到远程VTL2300中实现备份数据异地冗灾。以上冗灾功能均在存储和备份设备底层实现，无需服务器参与。
方案优势：
基于开放式8Gb FC SAN架构，提供更高性能、更高可用性的数据环境核心业务系统安全、稳定排除单点失败，保证7X24小时持续运行更高数据处理能力，满足今后5年业务增长需要支持FC、SATA硬盘混插，利于分级存储，优化存储硬件投资基于虚拟磁带库技术大幅缩短备份与恢复时间，轻松完成多任务并发备份未来可升级建立远程冗灾中心，利用最少投资实现数据灾难恢复。
