技术 | 开源MySQL数据仓库——Infobright

2016-06-27 11:06 来源:爱可生云数据库
浏览量: 收藏:0 分享

Infobright是一款基于独特的专利知识网格技术的列式数据库。Infobright是开源的MySQL数据仓库解决方案,引入了列存储方案,高强度的数据压缩,优化的统计计算(类似sum/avg/group by之类),infobright 是基于mysql的,但不装mysql亦可,因为它本身就自带了一个。mysql可以粗分为逻辑层和物理存储引擎,infobright主要实现的就是一个存储引擎,但因为它自身存储逻辑跟关系型数据库根本不同,所以,它不能像InnoDB那样直接作为插件挂接到mysql,它的逻辑层是mysql的逻辑层加上它自身的优化器。


Infobright特征

优点:

  1. 大数据量查询性能强劲、稳定:百万、千万、亿级记录数条件下,同等的SELECT查询语句,速度比MyISAM、InnoDB等普通的MySQL存储引擎快5~60倍。高效查询主要依赖特殊设计的存储结构对查询的优化,但这里优化的效果还取决于数据库结构和查询语句的设计。

  2. 存储数据量大:TB级数据大小,几十亿条记录。数据量存储主要依赖自己提供的高速数据加载工具(百G/小时)和高数据压缩比(>10:1)

  3. 高数据压缩比:号称平均能够达到 10:1 以上的数据压缩率。甚至可以达到40:1,极大地节省了数据存储空间。高数据压缩比主要依赖列式存储和 patent-pending 的灵活压缩算法.

  4. 基于列存储:无需建索引,无需分区。即使数据量十分巨大,查询速度也很快。用于数据仓库,处理海量数据没一套可不行。不需要建索引,就避免了维护索引及索引随着数据膨胀的问题。把每列数据分块压缩存放,每块有知识网格节点记录块内的统计信息,代替索引,加速搜 索。

  5. 快速响应复杂的聚合类查询:适合复杂的分析性SQL查询,如SUM, COUNT, AVG, GROUP BY


Infobright的价值

  1. 节约设计开销。没有复杂的数据仓库模型设计要求(比如星状模型、雪花模型),无需要物化视图、数据分区、索引建立

  2. 节省存储资源。高压缩比率通常是10:1,某些应用可能达到40:1

  3. 集成利用广泛。和众多的BI套件相容,比如Pentaho、Cognos、Jaspersof

  4. 降低运维成本。随着数据库的逐渐增大,查询和装载性能持续保持稳定,实施和管理简单,需要极少的管理

  5. 商业保证。第一个商业支持的开源仓储分析数据库,是Oracle/MySQL 官方推荐的仓储集成架构


Infobright的适用场景

  1. 大数据量的分析应用。网页/在线分析、移动分析、客户行为分析、分析营销和广告

  2. 日志/事件管理系统。电信详单分析和报告、系统/网络 安全认证记录

  3. 数据集市。企事业单位特定数据仓库、为中小企业提供数据仓库

  4. 嵌入式分析。为独立软件供应商/ SaaS供应商提供嵌入式分析应用

限制:

  1. 不支持数据更新:社区版Infobright只能使用“LOAD DATA INFILE”的方式导入数据,不支持INSERT、UPDATE、DELETE。这使对数据的修改变得很困难,这样就限制了它作为实时数据服务的数据仓库来使用。

  2. 不支持高并发:只能支持10多个并发查询,虽然单库 10 多个并发对一般的应用来说也足够了,但较低的机器利用率对投资者来说总是一件不爽的事情,特别是在并发小请求较多的情况下。

  3. 没有提供主从备份和横向扩展的功能。如果没有主从备份,想做备份的话,也可以主从同时加载数据,但只能校验最终的数据一致性,使得从机在数据加载时停服务的时间较长;横向扩展方面,它本身就不是分布式的存储系统。


与MySQL对比

  1. infobright适用于数据仓库场合:即非事务、非实时、非多并发;分析为主;存放既定的事实,例如日志,或汇总的大量的数据。所以它并不适合于应对来自网站用户的请求。实际上它取一条记录比mysql要慢很多,但它取100W条记录会比mysql快。

  2. mysql的总数据文件占用空间通常会比实际数据多,因为它还有索引。infobright的压缩能力很强大,按列按不同类型的数据来压缩。

  3. 服务形式与接口跟mysql一致,可以用类似mysql的方式启用infobright服务,然后原来连接mysql的应用程序都可以以类似的方式连接与查询infobright。这对熟练mysql者来说是个福音,学习成本基本为0。


infobright有两个发布版:开源的ICE及闭源商用的IEE。ICE提供了足够用的功能,但不能 INSERT,DELETE,UPDATE,只能LOAD DATA INFILE。IEE除提供更充分的功能外,据说查询速度也要更快。


社区ICE版,国内各大企业均有测试,投入生成系统的较少,主要有以下原因:

  1. 对DML、alter语句限制

  2. 需定时增量load导出导入

  3. 自带的MyISAM难以支持高并发,若想充分利用服务器资源,需开启另外的MySQL实例

  4. 对中文等多字节文字支持不好

  5. 仅支持单核调度

  6. 缺少原厂的支持


ICE与IEE版本区别

IEE包含针对大多数企业工作需求的附加特性,如:更好的查询性能、DML语句支持、分布式导入等。另外,IEE版本还包含了一定级别的Infobright原厂或代理商的支持救援服务、产品培训等。

  1. 明显的查询性能差异。虽然IEE和ICE版本均具有明显超出例如Oracle、SQL Server、MySQL等行式数据库的查询性能,但IEE还要比ICE版本快50-500%。这个明显差距来自于IEE核心引擎中特有的——多线程调度模块(自IEE3.5引入).而在ICE中,一个独立的查询只能使用单个CPU核心,其他的查询进程只能使用其他核心。对于需要筛选和区分大量数据的复杂查询,使用IEE多线程调度模块可以显著地节约查询时间。

  2. 支持DML语句。IEE支持标准的SQL 数据操作语言,使用insert、update、delete操控数据。而ICE只支持Load data infile进行数据导入,任何数据的变化都需要重新导入全部数据。DML语句的使用会降低数据查询性能,随次数递增。

  3. 支持DDL语句。包括alter table rename,add column,drop column(但是列操作只能对最后列生效)

  4. 支持Hadoop接口(通过DLP)

  5. 高级复制和高可用。IEE版本包含主从功能,基于SQL statement

  6. 更简易的导入和更快的导入速度。IEE支持分布式导入工具-DLP;且包含标准的MySQL原生loader,用于处理一些复杂数据的导入,另一方面也说明IBloader的容错性较差

  7. Load或DML同时的一致性查询

  8. 支持临时表

  9. 其他商业授权,售后支持等


架构

基于MySQL的内部架构 – Infobright采取与MySQL相似的内部架构,下面是Infobright的架构图:


灰色部分是mysql原有的模块,白色与蓝色部分则是 infobright自身的。


Infobright跟mysql一样的两层结构:

  • 逻辑层:处理查询逻辑(服务及应用管理),逻辑层右端的loader与unloader是infobright的数据导入导出模块,也即处理SQL语句里LOAD DATA INFILE … 与SELECT … INTO FILE任务,由于infobright面向的是海量数据环境,所以这个数据导入导出模块是一个独立的服务,并非直接使用mysql的模块。逻辑层的infobright优化器包在mysql查询优化器的外面,如下面将会提到的,因为它的存储层有一些特殊结构,所以查询优化方式也跟 mysql有很大差异。

  • 存储引擎:Infobright的默认存储引擎是brighthouse,但是Infobright还可以支持其他的存储引擎,比如MyISAM、MRG_MyISAM、Memory、CSV。Infobright通过三层来组织数据,分别是DP(Data Pack)、DPN(Data Pack Node)、KN(Knowledge Node)。而在这三层之上就是无比强大的知识网络(Knowledge Grid)。


Infobright的模块

  1. Optimizer优化器。最小化的解压缩数据,有效提高执行计划。

  2. Knowledge Grid知识网格。存储元数据、列信息、表关系,数据块分布状态统计信息,同等查询状态缓存信息

  3. Data Pack数据块。真实数据压缩存放位置,按照数据存储块保存


Data Pack(数据块)压缩层

存储引擎最底层是一个个的Data Pack(数据块)。每一个Pack装着某一列的64K个元素,所有数据按照这样的形式打包存储,每一个数据块进行类型相关的压缩(即根据不同数据类型采用不同的压缩算法),压缩比很高。它上层的压缩器与解压缩器就做了这个事情。

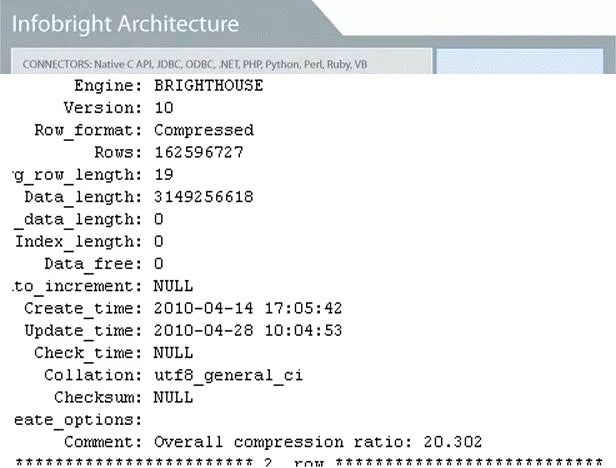

Infobright号称数据压缩比率是10:1到40:1。前面我们已经说过了Infobright的压缩是根据DP里面的数据类型,系统自动选择压缩算法,并且自适应地调节算法的参数以达到最优的压缩比。先看看在实验环境下的压缩比率,如下图所示:


整体的压缩比率是20.302。但是这里有一个误区,这里的压缩比率指的是数据库中的原始数据大小/压缩后的数据大小,而不是文本文件的物理数据大小/压缩后的数据大小。很明显前者会比后者大出不少。在我的实验环境下,后者是7:1左右。一般来说文本数据存入数据库之后大小会比原来的文本大不少,因为有些字段被设置了固定长度,占用了比实际更多的空间。还有就是数据库里面会有很多的统计信息数据,其中就包括索引,这些统计信息数据占据的空间绝对不小。Infobright虽然没有索引,但是它有KN数据,通常情况下KN数据大小占数据总大小的1%左右。


既然Infobright会根据具体的数据类型进行压缩,那我们就看看不同的数据类型具有什么样的压缩比率。如下表所示:


首先看看Int类型的压缩比率,结果是压缩比率上Int<mediumint<smallint。细心地读者会很容易发现tinyint的压缩比率怎么会比int还小。数据压缩比率除了和数据类型有关之外,还和数据的差异性有特别大关系,这是显而易见。posFlag只有0,1,-1三种可能,这种数据显然不可能取得很好的压缩比率。


再看看act字段,act字段使用了comment lookup,比简单的char类型具有更佳的压缩比率和查询性能。comment lookup的原理其实比较像位图索引。对于comment lookup的使用下一章节将细细讲述。在所有的字段当中date字段的压缩比率是最高的,最后数据的大小只有0.1M。varchar的压缩比率就比较差了,所以除非必要,不然不建议使用varchar。


上面的数据很清楚地展示了Infobright强大的压缩性能。在此再次强调,数据的压缩不只是和数据类型有关,数据的差异程度起了特别大的作用。在选择字段数据类型的时候,个人觉得性能方面的考虑应该摆在第一位。比如上面表中一些字段的选择就可以优化,ip可以改为bigint类型,date甚至可以根据需要拆分成year/month/day三列。


Knowledge Grid(知识网格)

压缩层再向上就是infobright最重要的概念:Knowledge Grid(知识网格)这也是infobright放弃索引却能应用于大量数据查询的基础。Knowledge Grid构架是Infobright高性能的重要原因。它包含两类结点:

  1. Data Pack Node(数据块节点):Data Pack Node和Data Pack是一一对应的关系。DPN记录着每一个DP里面存储和压缩的一些统计数据,包括最大值(max)、最小值(min)、null的个数、单元总数count、sum。avg等等。至不同值的量等等;Knowledge Node则存储了一些更高级的统计信息,以及与其它表的连接信息,这里面的信息有些是数据载入时已经算好的,有些是随着查询进行而计算的,所以说是具备一 定的“智能”的。

  2. Knowledge Node里面存储着指向DP之间或者列之间关系的一些元数据集合,比如值发生的范围(MIin_Max)、列数据之间的关联。大部分的KN数据是装载数据的时候产生的,另外一些事是查询的时候产生。

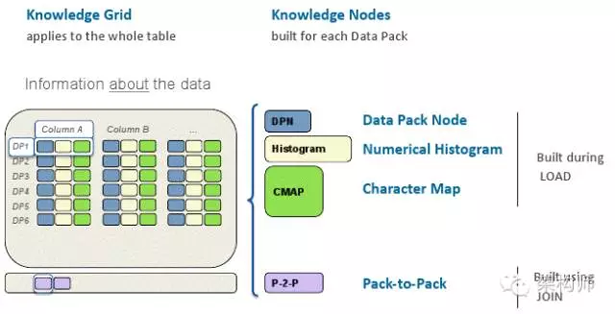

Knowledge Grid可分为四部分,DPN、Histogram、CMAP、P-2-P。

DPN如上所述。

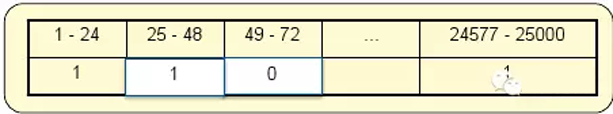

Histogram用来提高数字类型(比如date,time,decimal)的查询的性能。Histogram是装载数据的时候就产生的。DPN中有mix、max,Histogram中把Min-Max分成1024段,如果Mix_Max范围小于1024的话,每一段就是就是一个单独的值。这个时候KN就是一个数值是否在当前段的二进制表示。


Histogram的作用就是快速判断当前DP是否满足查询条件。如上图所示,比如select id from customerInfo where id>50 and id<70。那么很容易就可以得到当前DP不满足条件。所以Histogram对于那种数字限定的查询能够很有效地减少查询DP的数量。

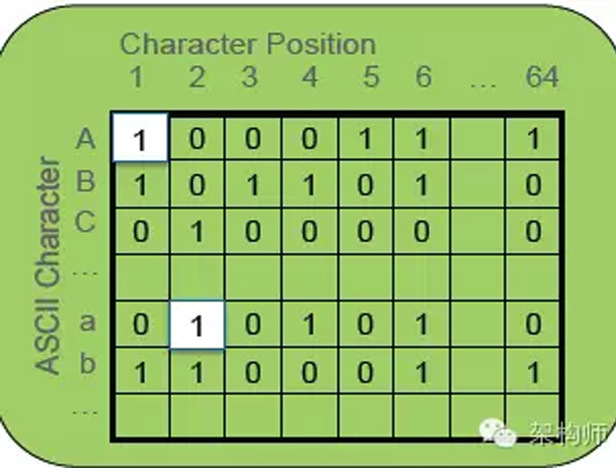

CMAP是针对于文本类型的查询,也是装载数据的时候就产生的。CMAP是统计当前DP内,ASCII在1-64位置出现的情况。如下图所示


比如上面的图说明了A在文本的第二个、第三个、第四个位置从来没有出现过。0表示没有出现,1表示出现过。查询中文本的比较归根究底还是按照字节进行比较,所以根据CMAP能够很好地提高文本查询的性能。

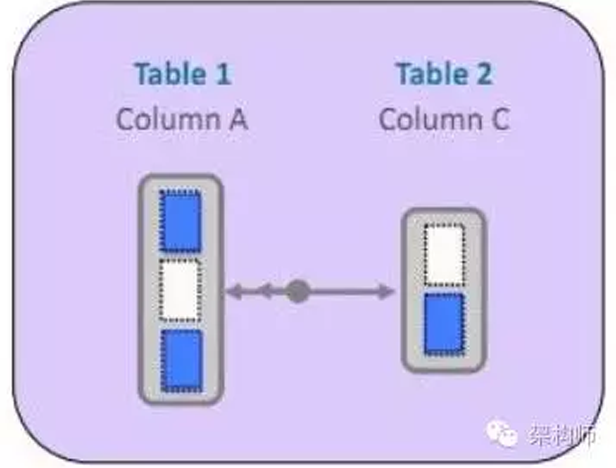

Pack-To-Pack是Join操作的时候产生的,它是表示join的两个DP中操作的两个列之间关系的位图,也就是二进制表示的矩阵。


  • 存储在memory中,作用域在一个Sission中

  • 提高JOIN查询性能,无论是新建还是复用的


粗糙集(Rough Sets)是Infobright的核心技术之一。Infobright在执行查询的时候会根据知识网络(Knowledge Grid)把DP分成三类:

  1. 相关的DP(Relevant Packs),满足查询条件限制的DP

  2. 不相关的DP(Irrelevant Packs),不满足查询条件限制的DP

  3. 可疑的DP(Suspect Packs),DP里面的数据部分满足查询条件的限制

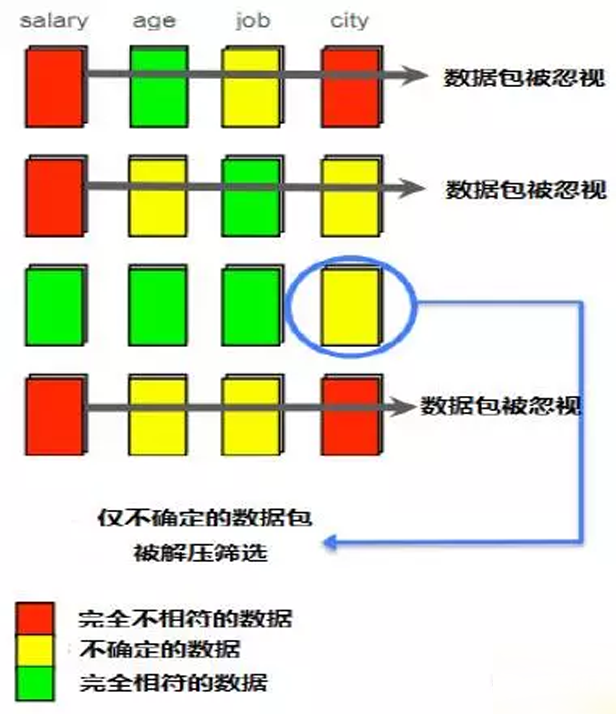

案例:




SELECT COUNT(*) FROM employees WHERE salary > 100000 AND age < 35 AND job = ‘IT’ AND city = ‘San Mateo’;



  1. 查找包含salary > 100000的数据包

  2. 查找包含age < 35的数据包

  3. 查找包含job = ’IT’的数据包

  4. 查找包含city = ‘San Mateo’的数据包

  5. 去除所有与检索条件不相干的标记

  6. 最后在确定的数据包内解压缩相关数据

  7. 执行检索

从上面的分析可以知道,Infobright能够很高效地执行一些查询,而且执行的时候where语句的区分度越高越好。where区分度高可以更精确地确认是否是相关DP或者是不相关DP亦或是可以DP,尽可能减少DP的数量、减少解压缩带来的性能损耗。在做条件判断的使用,一般会用到上一章所讲到的Histogram和CMAP,它们能够有效地提高查询性能。多表连接的时候原理也是相似的。先是利用Pack-To-Pack产生join的那两列的DP之间的关系。比如:SELECT MAX(X.D) FROM T JOIN X ON T.B = X.C WHERE T.A > 6。Pack-To-Pack产生T.B和X.C的DP之间的关系矩阵M。假设T.B的第一个DP和X.C的第一个DP之间有元素交叉,那么M[1,1]=1,否则M[1,1]=0。这样就有效地减少了join操作时DP的数量。前面降到了解压缩,顺便提一提DP的压缩。每个DP中的64K个元素被当成是一个序列,其中所有的null的位置都会被单独存储,然后其余的non-null的数据会被压缩。数据的压缩跟数据的类型有关,infobright会根据数据的类型选择压缩算法。infobright会自适应地调节算法的参数以达到最优的压缩比。

Knowledge Grid还是比较复杂的,里面还有很多细节的东西,可以参考官方的白皮书和Brighthouse: an analytic data warehouse for ad-hoc queries这篇论文。


comment lookup的使用

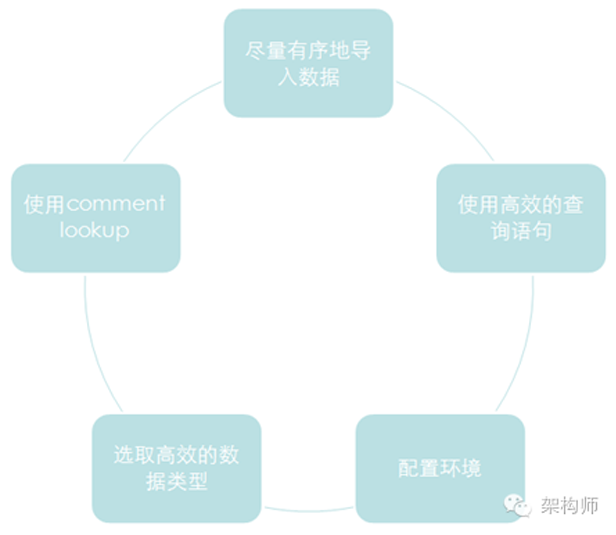

前面已经分析了Infobright的构架,简要介绍了Infobright的压缩过程和工作原理。现在来讨论查询优化的问题。



1)配置环境:在Linux下面,Infobright环境的配置可以根据README里的要求,配置brighthouse.ini文件。

2)选取高效的数据类型

Infobright里面支持所有的MySQL原有的数据类型。其中Integer类型比其他数据类型更加高效。尽可能使用以下的数据类型:

  • TINYINT,SMALLINT,MEDIUMINT,INT,BIGINT

  • DECIMAL(尽量减少小数点位数)

  • DATE ,TIME

效率比较低的、不推荐使用的数据类型有:

  • BINARY VARBINARY

  • FLOAT

  • DOUBLE

  • VARCHAR

  • TINYTEXT TEXT

Infobright数据类型使用的一些经验和注意点:

  1. Infobright的数值类型的范围和MySQL有点不一样,比如Infobright的Int的最小值是-2147483647,而MySQl的Int最小值应该是-2147483648。其他的数值类型都存在这样的问题。

  2. 能够使用小数据类型就使用小数据类型,比如能够使用SMALLINT就不适用INT,这一点上Infobright和MySQL保持一致。

  3. 避免效率低的数据类型,像TEXT之类能不用就不用,像FLOAT尽量用DECIMAL代替,但是需要权衡毕竟DECIMAL会损失精度。

  4. 尽量少用VARCHAR,在MySQL里面动态的Varchar性能就不强,所以尽量避免VARCHAR。如果适合的话可以选择把VARCHAR改成CHAR存储甚至专程INTEGER类型。VARCHAR的优势在于分配空间的长度可变,既然Infobright具有那么优秀的压缩性能,个人认为完全可以把VARCHAR转成CHAR。CHAR会具有更好的查询和压缩性能。

  5. 能够使用INT的情况尽量使用INT,很多时候甚至可以把一些CHAR类型的数据往整型转化。比如搜索日志里面的客户永久id、客户id等等数据就可以用BIGINT存储而不用CHAR存储。其实把时间分割成year、month、day三列存储也是很好的选择。在我能见到的系统里面时间基本上是使用频率最高的字段,提高时间字段的查询性能显然是非常重要的。当然这个还是要根据系统的具体情况,做数据分析时有时候很需要MySQL的那些时间函数。

  6. varchar和char字段还可以使用comment lookup,comment lookup能够显著地提高压缩比率和查询性能。

3)使用comment lookup

comment lookup只能显式地使用在char或者varchar上面。Comment Lookup可以减少存储空间,提高压缩率,对char和varchar字段采用comment lookup可以提高查询效率。Comment Lookup实现机制很像位图索引,实现上利用简短的数值类型替代char字段已取得更好的查询性能和压缩比率。Comment Lookup的使用除了对数据类型有要求,对数据也有一定的要求。一般要求数据类别的总数小于10000并且当前列的单元数量/类别数量大于10。Comment Lookup比较适合年龄,性别,省份这一类型的字段。


comment lookup使用很简单,在创建数据库表的时候如下定义即可:

act   char(15)   comment 'lookup',

part  char(4) comment 'lookup',


4)尽量有序地导入数据

前面分析过Infobright的构架,每一列分成n个DP,每个DPN列面存储着DP的一些统计信息。有序地导入数据能够使不同的DP的DPN内的数据差异化更明显。比如按时间date顺序导入数据,那么前一个DP的max(date)<=下一个DP的min(date),查询的时候就能够减少可疑DP,提高查询性能。换句话说,有序地导入数据就是使DP内部数据更加集中,而不再那么分散。

5)使用高效的查询语句。

这里涉及的内容比较多了,总结如下:

  • 尽量不适用or,可以采用in或者union取而代之

  • 减少IO操作,原因是infobright里面数据是压缩的,解压缩的过程要消耗很多的时间。

  • 查询的时候尽量条件选择差异化更明显的语句

  • Select中尽量使用where中出现的字段。原因是Infobright按照列处理的,每一列都是单独处理的。所以避免使用where中未出现的字段可以得到较好的性能。

  • 限制在结果中的表的数量,也就是限制select中出现表的数量。

  • 尽量使用独立的子查询和join操作代替非独立的子查询

  • 尽量不在where里面使用MySQL函数和类型转换符

  • 尽量避免会使用MySQL优化器的查询操作

  • 使用跨越Infobright表和MySQL表的查询操作

  • 尽量不在group by 里或者子查询里面使用数学操作,如sum(a*b)。

  • select里面尽量剔除不要的字段。

  • 避免使用select * from table

  • 避免使用union all

  • 尽量使用系统提供的函数

Infobright执行查询语句的时候,大部分的时间都是花在优化阶段。Infobright优化器虽然已经很强大,但是编写查询语句的时候很多的细节问题还是需要程序员注意。

Infobright导入工具

  • Insert

  • MySQL 导入工具 (@bh_dataformat=’mysql’)

  • ETL工具:http://www.infobright.org/Downloads/Contributed‐Software/

  • Infobright 自身的导入工:CSV格式(@bh_dataformat=’txt_variable’),二进制格式(@bh_dataformat=’binary’)

  • DLP 分布式导入工具(1.6TB/小时)
